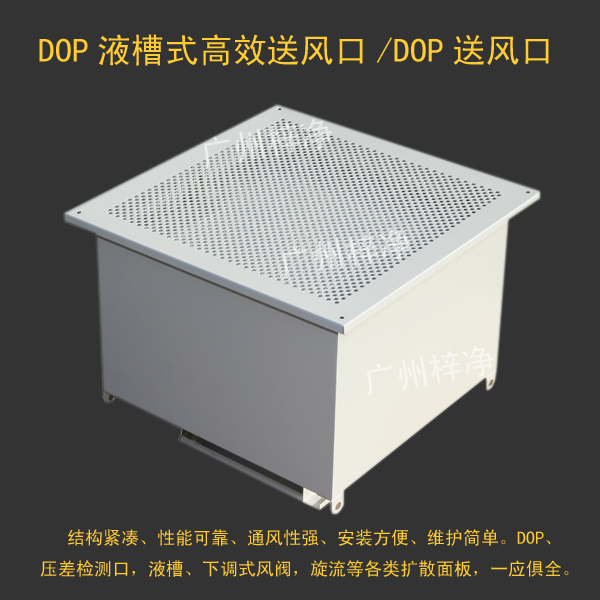

DOP液槽式高效送風口

DOP液槽式高效送風口為千級、萬級、十萬級凈化空調系統較為理想的終端過濾裝置，是滿足凈化要求的關鍵設備，可廣泛于醫藥、衛生、電子、化工等行業的凈化空調系統。

DOP液槽式高效送風口也叫DOP高效送風口、DOP高效過濾器送風口靜壓箱、統稱為DOP送風口，是高效過濾器應用于送風系統中的中間裝置，目的是為了空氣在通過高效過濾器之前獲得理想的靜壓，使高效過濾器得到合理使用。

其特點是結構緊湊、性能可靠、通風性強、安裝方便、維護簡單。

DOP、壓差檢測口，液槽、下調式風閥，旋流等各類擴散面板，一應俱全。

DOP液槽式高效送風口包含靜壓箱，散流板，液槽高效過濾器，和風閥。與風管的接口可為頂接或側接。

液槽密封式設計進一步增強其密封性和獨特性。配套使用我司自產的液槽高效過濾器的框架周圍有密封膠槽。
在安裝過程中，裝有密封膠槽與箱體四周的刀邊相嵌套形成氣密密封。且在更換過濾器的過程中密封膠不會黏著在箱體四周的刀邊上。

DOP液槽式高效送風口產品特點：
>>整體密封設計，從設計上徹底杜絕上下流泄漏的可能。
>>冷軋鋼板焊接，并做打膠密封處理，箱體表面采用靜電噴塑處理，耐腐蝕性強。
>>特殊的風閥調節裝置，在風口底部可方便調節風量。
>>獨特的液槽密封方式，自帶PAO發塵口和濃度取樣口，完全滿足新版GMP-E規范要求。

DOP液槽式高效送風口優點:

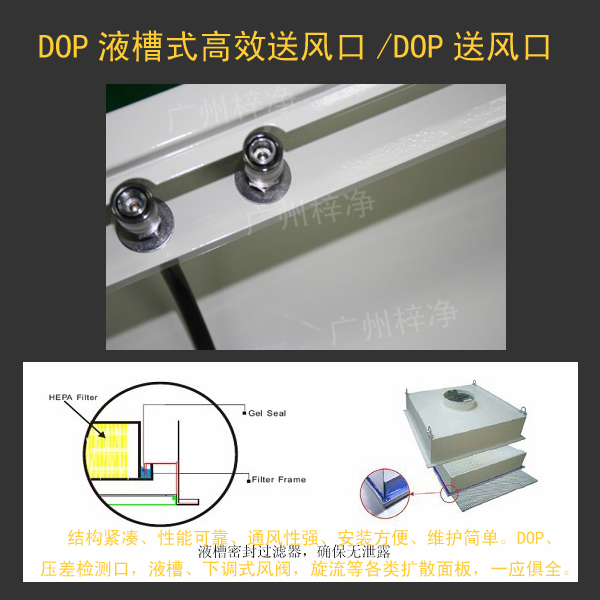

>>液槽送風口采用刀邊型插入液槽過濾器的果凍膠內實現密封，避免了送風從安裝間隙處泄漏，可一次性的通過DOP發塵的完整性檢測；
>>液槽送風口上安裝兩個DOP接頭，一個發塵，一個檢測，方便用戶在過濾器出風面對單臺過濾器進行DOP發塵檢測和測試高效過濾器的壓差，快拆接頭下接的軟管通到箱體底，這樣可以保證過濾器上游發塵濃度均勻；
>>旋轉式壓塊，方便過濾器的安全、快速更換；液槽密封保證更換過濾器無泄漏；
>>液槽送風口跟普通送風口一樣，可以做GH320，GH484，GH610,GH630,GH726,GH915,GH968,GH1220,GH945,GH1260等標準型，同時尺寸也可以根據客戶的要求制作。

我司現有的液槽過濾器鋁型材：80，90，150，220，可以配150，220厚度的有隔板高效過濾器，也可以配80厚度的無隔板高效過濾器．按風管的接入位置分為頂部送風和側面送風．其中頂部送風可以在進風口加焊均流板，使箱體內的靜壓更加均勻，同時使過濾器出風面的風速更均勻。

DOP下調式送風口(在過濾器出風面可以調節風量)技術也上線，可以滿足不同客戶的特殊要求。

DOP液槽式高效送風口產品構成及規格表：
箱體材質：冷軋鋼板靜電噴塑,可以提供不銹鋼或者鋁板材質散流板：冷軋鋼板靜電噴塑,可以提供不銹鋼材質散流板類型：散流面板,可以提供圓孔板、漩渦擴散板或四路散射板配備過濾器：液槽型高效過濾器過濾器濾料：超細玻璃纖維過濾器效率：H13/H14/U15三種效率可供選擇液槽膠：聚亞氨酯膠密封膠：阻燃性聚氨酯膠分隔物：熱塑性膠護面網：噴塑鋼板網。

DOP液槽式高效送風口部分過濾器參數對照表：

常規頂接

DOP液槽式高效送風口箱體尺寸:375×680×250

液槽式高效過濾器尺寸:305×610×69 額定風量500m

nDOP液槽式高效送風口箱體尺寸:680×680×250

液槽式高效過濾器尺寸:610×610×69 額定風量1000m

DOP液槽式高效送風口箱體尺寸:680×985×250

液槽式高效過濾器尺寸:610×915×69 額定風量1500m

DOP液槽式高效送風口箱體尺寸:680×1290×250

液槽式高效過濾器尺寸:610×1220×69 額定風量2000m

常規側接

DOP液槽式高效送風口箱體尺寸:375×680×400

液槽式高效過濾器尺寸:305×610×69 額定風量500m

DOP液槽式高效送風口箱體尺寸:680×680×400

液槽式高效過濾器尺寸:610×610×69 額定風量1000m

DOP液槽式高效送風口箱體尺寸:680×985×400 液槽式高效過濾器尺寸:610×915×69 額定風量1500m3

DOP液槽式高效送風口箱體尺寸:680×1290×450

液槽式高效過濾器尺寸:610×1220×69 額定風量2000m

旋流頂接

DOP液槽式高效送風口箱體尺寸:520×520×250

液槽式高效過濾器尺寸:450×450×69 額定風量500m

DOP液槽式高效送風口箱體尺寸:680×680×250

液槽式高效過濾器尺寸:610×610×69 額定風量1000m

DOP液槽式高效送風口箱體尺寸:830×830×250

液槽式高效過濾器尺寸:762×762×69 額定風量1500m

DOP液槽式高效送風口箱體尺寸:940×940×250

液槽式高效過濾器尺寸:870×870×69 額定風量2000m

旋流側接

DOP液槽式高效送風口箱體尺寸:520×520×400

液槽式高效過濾器尺寸:450×450×69 額定風量500m3

DOP液槽式高效送風口箱體尺寸:680×680×400

液槽式高效過濾器尺寸:610×610×69 額定風量1000m3

DOP液槽式高效送風口箱體尺寸:830×830×400

液槽式高效過濾器尺寸:762×762×69 額定風量1500m3

DOP液槽式高效送風口箱體尺寸:940×940×400

液槽式高效過濾器尺寸:870×870×69 額定風量2000m3

注：DOP液槽式高效送風口接風管尺寸說明：

額定風量500m接風管尺寸200*200mm/?200

額定風量1000m接風管尺寸200*320mm/?300

額定風量1500m 接風管尺寸200*400mm/?350

額定風量2000m3/h 接風管尺寸250*500mm/?400

備注：根據要求我們還可以提供DOP高效送風口|DOP液槽式高效送風口|DOP送風口等其它尺寸。
