風淋室電氣控制原理(圖文收藏版)

風淋室電氣控制原理(圖文收藏版)風淋室配件、風淋室控制器，風淋室的語音控制系統和風淋室內部的自動感應吹淋方式都離不開其內部的電路板，風淋室電路板主要分為主電路板和副電路板;
現在向大家著重介紹風淋室各電路板的控制功能特點：
風淋室控制用具有門磁監測、內置人體感應；門鎖、照明燈、送風機自動控制；以及中文語音提示功用。面板上有指示燈和數碼管標示風淋室的各個狀態以及時間。能夠設定風浴吹淋時間長度、以及吹淋后暫停時間長度。吹淋過程中能夠按緊急中止鍵中綴吹淋，也能夠在任何時分手動按鍵啟動吹淋。另外能夠外接紅外線感應開關，以順應舊系統。

風淋室控制面板顯現：
1、有內、外門磁感應指示，內、外門鎖指示，進入/進來過程指示，人體感應指示。
2、2位數碼管分階段顯現設定時間長度、階段中止時間、吹淋中止倒計時時間。

風淋室電氣控制輸出方式:
1)、風機、照明燈采用繼電器控制，繼電器觸點容量220v/5A，輸出端直接輸出220v電源。
2)、門鎖控制輸出和外接紅外線感應開關供電端直接輸出12v直流電源。

風淋室電氣控制輸入方式: 門磁監測、外接紅外線感應開關為無源開關信號。
風淋室電路板屬于廣州梓凈風淋室比較容易損失的零部件，因此大家在使用風淋室的對其供電電壓及周邊的環境一定要控制好，如果在保修期內出現問題，可以讓廠家處理，如果是過了保修期，則應該找當初買風淋室的廠家來處理，以保證后期的使用不受影響。

風淋室工作原理常見版本:空氣通過初效過濾器經過一道過濾后，再經風淋室高壓風機將其壓入風淋室的靜壓箱內，經高效過濾器99．99% @0.3um過濾后的潔凈氣流由可旋轉噴嘴從各個方向噴射至人身上，從而有效而迅速的清除塵埃粒子。清除后的塵埃粒子再經由初、高效過濾器過濾后重新循環到風淋區域內。

風淋室原理之使用使用規范:
風淋室工作原理佰倫凈化整理版本：風淋室主要工作原理是通過初效過濾器和高效過濾器進行過濾后吹風到人體身上進行除塵，也就是說風淋室內的空氣經初效空氣過濾器由離心風機壓入靜壓箱，再經高效過濾器過濾后潔凈空氣從風淋室的噴嘴高速噴出，噴嘴角度可以調節，可有效的吹除人體或攜帶物品表面附著的塵埃，吹下的塵埃隨循環氣流再次通過初效過濾器，如此循環往復，以達到風淋的目的。其實還有一個主要原理就是過濾器物理吸附塵埃，這個就是為什么風淋室能除塵的主要原因。
風淋室工作原理的過程：
風淋室通電正常，觸摸屏進入工作狀態；

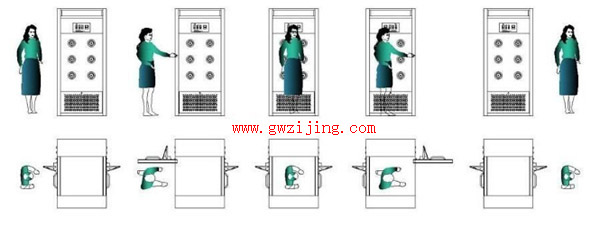

手動打開入口處門，同時出口門鎖→照明燈亮起→人員進入到風淋室內，關上入口門→當光電傳感器感應到人后，風淋室開始自動按設置的時間風淋（時間可調）→風淋結束后出口處的門鎖自動解→人員打開出口處的門離開風淋室。

根據風淋室原理制訂的操作說明:
一、風淋室的操作說明
1) 接通380V，50HZ電源(L1、L2、L3-火線，N-零線，E-接地線)，打開工作、照明開關，確認風機與照明工作正常，此時，風/貨淋室處于初始狀態，人員可以進行正常操作。
2) 進門程序： 穿好防靜電潔凈服→打開前門，人員/貨物進入→風/貨淋室開始吹淋，風速高達25m/s以上，(風淋室：人在風淋區域中左右側身各數次，讓全身完全處于風淋中)此時電鎖工作，前后門都不能打開→風/貨淋室經過15秒風淋后自動停止(風淋時間出廠時由廠家初始設定為15秒，也可由用戶自行設定)此時前門電鎖工作，人員/貨物不允許從前門退出→打開后門，人員/貨物出去→進門過程結束。
3) 出門程序 打開后門，人員/貨物進入→出門時，風/貨淋室不吹淋，直接打開前門，人員/貨物退出無塵室→出門過程結束。

二、風淋室的操作注意事項：
(1)風/貨淋室處于吹淋狀態時，嚴禁開門(直到吹淋停止)。遇緊急情況，可按急停開關停止吹淋后開門。
(2)風/貨淋室通電后，兩側門電子互鎖，一側門未完全關閉時，嚴禁強行打開另一側門。
(3)風/貨淋室由專人進行操作，吹淋噴嘴經定位后，非操作人員勿輕易移位。
(4)吹淋結束后，嚴禁強行打開前門。

三、風淋室的維護保養:
(1)建議初效過濾器每一個月更換一次，視實際使用情況可適當延長或縮短更換周期。
(2)經常擦拭風/貨淋室，保持內部清潔。

根據風淋室原理制訂的操作說明:
1、進入風淋室之前：更衣、換鞋后，通過風淋室視窗及指標燈確認風淋室是否處于閑置狀態；若風淋室處于工作狀態，切務強行打開風淋室門而導至風淋室門鎖損壞，待風淋室工作完畢，室內人員離開，出門自動關閉后二秒左右，方可進入；
2、進入風淋室后：徑直通過光電感應器，吹淋開始，請在室內將雙手抬起后360度旋轉吹淋；
3、吹淋完畢：風淋室風機停止運作后二秒后才打開出門，離開風淋室。
在風淋過程中風淋室前后門皆處于鎖定狀態，內部人員不要強行開啟，以免損壞互鎖裝置及門鎖，若遇到緊急情況，請按下急停開關，風淋室將工作停止，此時進出門任意開啟通行。在待用閑置期間，風淋室進出門處于電子互鎖狀態。只能打開進出門的其中一面，請不要強行開啟。
風淋室原理之配置:
風淋室使用的性能穩定性除選取好的產品更重要的在于維護與保養，全自動風淋室在產品出廠時已經過嚴格的檢測，在安裝調試的過程中已確定了各種使用參數，所以我們平時只要按使用說明書操作和維護與保養就行了，如有故障最好是通過生產廠家來排除。
1、根據環境的潔凈度，定期（初效一般為1~3個月，初效可以清洗；高效一般為6~12個月）更換過濾器。
2、定期（一般每兩個月一次）用塵埃粒子計數器測定用本產品實施凈化的潔凈度區或的潔凈度，當實測的潔凈度與要求的潔凈度不符時，應查明原因（是否有泄漏、高效是否有失效等）若高效過濾器已失效，則應更換新的高效過濾器。
3、更換高效過濾器及初效過濾器時應停機進行。
4、風淋室內外粘塵墊需及時更換，每天在員工進入車間前更換一次，一天四次左右。
