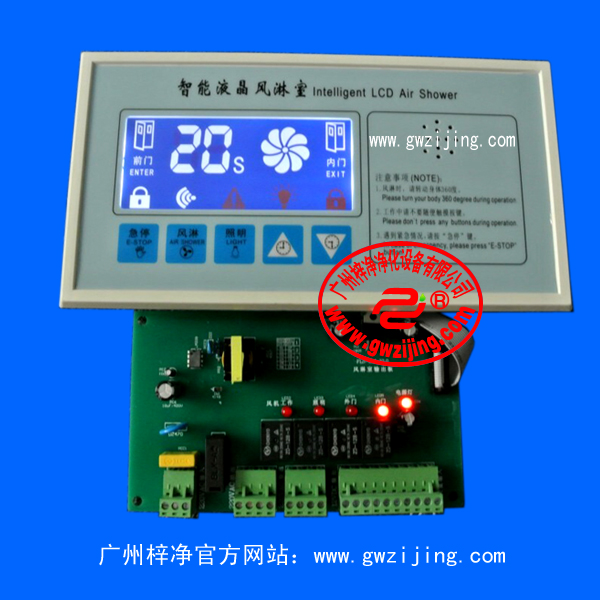

液晶顯示風淋室控制器

液晶顯示風淋室控制器是風淋室的主要控制系統，可自動實現內、外門的互鎖與解鎖；照明的啟停；人體自動感應以及風機的啟停等功能。液晶顯示風淋室控制器在自動流程時有相關語音提示，并具有風淋時間、前后門解鎖延時時間、照明延時間可調等靈活功能。

液晶顯示風淋室控制器主板面膜按鍵說明：

a、急停按鍵：任何時候按下急停按鍵，液晶屏內急停圖標閃爍，并自動斷開除照明外的所有輸出，再次按下時，系統恢復到初始狀態。此按鍵主要用于內外門不能解鎖、風淋不能自動關閉及其它需維護時。

b、風淋按鍵：在內外門關閉后，按下手動按鍵，系統即轉入風淋過程。此按鍵主要用于門磁、紅外失靈或風機維護檢修時。

c、照明按鍵：使用“照明”按鍵，可開關風淋室內照明燈。此按鍵主要用于門磁失靈或燈具檢修時。

d、上、下調按鍵：在風淋開始前或結束后，通過上、下調鍵調節風淋延時時間；在進入內部參數設置時進行調節或選項。

n液晶顯示風淋室控制器指示圖標顯示說明:

a、風淋倒計時顯示：雙位數字顯示，工作時用于顯示風淋時間設定值及風淋剩余時間，進行設定菜單時，用于菜單參數顯示。

b、外門開：當外門打開時，此圖標閃爍(可以檢查外門磁是否正常)。

c、感應：當人體時入感應區時，此圖標閃爍(可以檢查光電開關是否正常)

d、內門開：當內門打開時，此圖標閃爍[可以檢查內門磁是否正常)。

e、風淋：此圖標閃爍時，指示風淋風機已被自動或手動啟動。

f、急停：此圖標閃爍時，指示系統處于急停狀態。

g、照? 明：此圖標閃爍時，指示照明燈啟動，可再次按照明鍵關閉或啟動。

液晶顯示風淋室控制器開孔尺寸

液晶顯示風淋室控制器副板接線示意圖:輸入、輸出端子接口說明：

(1)、強電輸入接口

供電電源：2 20VAC(絲印為2 20V AC)

(2)、強電輸出接口

a、風機：1 A 2 20VAC(接交流接觸器線圈，絲印為風機中繼)

b、照明：1 A 2 20VAC(如燈管較多可接中間繼電器，絲印為照明指示燈)

c、工作指示：1 A 2 20VAC(絲印為工作指示燈)

d、電源指示：1 A 2 20VAC(絲印為電源指示燈)

(3)、弱電輸入接口

a、內門門磁開關：無源觸點(絲印為內門磁)

b、外門門磁開關：無源觸點(絲印標記為外門磁)

c、紅外感應開關：無源觸點(絲印標記為紅外)

(4)、弱電輸出接口

a、紅外開關電源：1 2VDC? (絲印標記為1 2V G0)

b、外門電鎖：2 00mA DC 1 2V(外門電鎖)

c、內門電鎖：2 00mA DC 1 2V(內門電鎖)
